Human Machine Interfaces

Professional visualization tools

Accessoires

HMI Accessoires

System accessories enable and expand the use of the system and facilitate starting.

Memory Expansion

Standard Memory Type Compact Flash (CF) or Secure Disk (SD) can be used to expand the internal memory.

Cables

Accessories, such as USB and Ethernet programming cables, OP/AG cables with diagnostic connector or peripheral extension cables, as well as an extensive number of different protective films, support the versatile use of the systems.

Manuals

The technical documentation of the respective modules encompasses various manuals with the necessary hardware and programming information, detailed descriptions of each module, and instructions for structure and assembly.

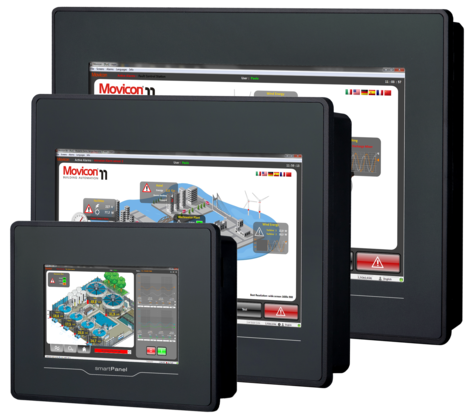

smartPanels

smartPanels are optimally designed for medium-sized applications. They stand for high usability and connectivity. Equipped with Movicon 11 Standard, the user is practically unrestricted in terms of tags, screens, recipes, alarms, etc.

Characteristics

Display size: 4,3”, 7”, 10”
65k colors
Processor: ARM Cortex-A8 1000 MHz
Interfaces: USB-A, Ethernet, RS232/422/485
Memory: 512MB RAM, 4GB Flash (2 GB User memory)

Visualization system Movicon

Vector graphics
Comprehensive symbols library
VBA support
Extensive I/O driver library (import of variables from the PLC possible)
Powerful alarm and recipe management
Data acquisition and handling
Trend curves and archiving of process data as historical data
Extensive driver library
Movicon project scalability from HMI to Scada platform
Multilingual support
User management
Remote management for remote maintenance
Remote access via standard VNC client
Integrated Ethernet TCP/IP networking
Integrated AWL logic (STEP5/STEP7)
3rd Party PLC support

Download the brochure now

professional Panels

Professionelle paneler

Familien af VIPA berøringspaneler er velegnede til alle applikationer i fabriks-, proces- og bygningsautomatisering. Takket være det støbte hus i aluminium er VIPA berøringspaneler særligt mekanisk robuste. Med en IP65 kapslingsklasse på forsiden, kan disse enheder også overleve i krævende industrielle miljøer.

Sortimentet spænder fra 5,7" TFT op til 12.1" TFT farveskærme. Den kompakte design gør det muligt at anvende VIPA berøringspaneler på begrænset plads. Panelerne kan betjenes enten vandret eller lodret.

Panel PC

Panel PC'er

Kombinationen af en industriel PC med avancerede ydeevnefunktioner og et berøringspanel med ideelle displaykapaciteter gør det muligt for brugeren at koncentrere høj ydeevne på mindst mulig plads. Den avancerede PC har den nyeste Intel Atom processorteknologi, stor indbygget arbejdshukommelse og en skærmopløsning på op til Full HD med 21,5” panelet. Panelerne har en lang række nyttige interfaces præcis lige som andre VIPA berøringspaneler. De på forhånd installerede styresystemer Windows Embedded Compact 7, Windows Embedded Standard 7 eller Windows 10 IoT Enterprise er det mest avancere i PC-verdenen. Til visualisering kan dine egne programmer eller eventuelt den seneste forinstallerede Movicon visualisering vælges.

Line Displays

Linje-display

Linje-displays anvendes til drift og overvågning af procesparametre i maskiner, anlæg og bygninger.

TD 03 – Tekstdisplay

Det kompakte VIPA tekstdisplay TD 03 viser via et baggrundsbelyst LCD-display definerede meddelelsestekster. Inputs og outputs samt procesparametre kan indstilles og ændres via membrantasterne. Konfigurationen af meddelelserne og parameterblokken udføres ved hjælp af TD-guiden fra VIPA. Menuen kan vælges på engelsk og tysk. Tekstdisplayet er konstrueret til brug sammen med VIPA CPU'er 11x, 21x, 31x, 51x og S7-300/400 CPU'er konstrueret af Siemens.

OP 03 – Operatørpanel

VIPA operatørpanelet OP 03 er særligt velegnet til betjening og overvågning af mindre applikationer sammen med VIPA CPU'er 11x, 21x, 31x, 51x og Siemens S7-300/400 CPU'er. Op til syv OP'er kan tilsluttes til en CPU og op til 2 CPU'er til en OP 03 via MPI interfacet. Der er 256 kByte brugerhukommelse tilgængelig til styring og behandling af driftsmeddelelser og data. Projektplanlægning kan udføres med VIPA OP-Manager eller Siemens ProTool.

CC 03 – Commander Compact

I VIPA Commander Compact CC 03 er der indbygget en PLC CPU, som kan programmeres med Siemens STEP7. Ud over de 128 kByte brugerhukommelse, har CPU'en 16/24/32 kByte program- og 24/32/40 kByte indlæsningshukommelse (afhængigt af version) . I tillæg har den 16 digitale indgange og udgange indbygget. CC 03 kan udvides med op til fire 100V eller 200V moduler (160 digitale indgange/udgange, eller op til 32 analoge indgange/udgange understøttes henholdsvis).
