Line Displays

Linje-displays anvendes til drift og overvågning af procesparametre i maskiner, anlæg og bygninger.

TD 03 – Tekstdisplay

Det kompakte VIPA tekstdisplay TD 03 viser via et baggrundsbelyst LCD-display definerede meddelelsestekster. Inputs og outputs samt procesparametre kan indstilles og ændres via membrantasterne. Konfigurationen af meddelelserne og parameterblokken udføres ved hjælp af TD-guiden fra VIPA. Menuen kan vælges på engelsk og tysk. Tekstdisplayet er konstrueret til brug sammen med VIPA CPU'er 11x, 21x, 31x, 51x og S7-300/400 CPU'er konstrueret af Siemens.

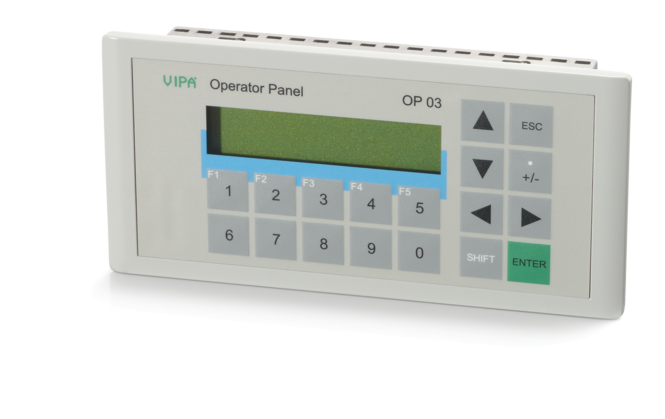

OP 03 – Operatørpanel

VIPA operatørpanelet OP 03 er særligt velegnet til betjening og overvågning af mindre applikationer sammen med VIPA CPU'er 11x, 21x, 31x, 51x og Siemens S7-300/400 CPU'er. Op til syv OP'er kan tilsluttes til en CPU og op til 2 CPU'er til en OP 03 via MPI interfacet. Der er 256 kByte brugerhukommelse tilgængelig til styring og behandling af driftsmeddelelser og data. Projektplanlægning kan udføres med VIPA OP-Manager eller Siemens ProTool.

CC 03 – Commander Compact

I VIPA Commander Compact CC 03 er der indbygget en PLC CPU, som kan programmeres med Siemens STEP7. Ud over de 128 kByte brugerhukommelse, har CPU'en 16/24/32 kByte program- og 24/32/40 kByte indlæsningshukommelse (afhængigt af version) . I tillæg har den 16 digitale indgange og udgange indbygget. CC 03 kan udvides med op til fire 100V eller 200V moduler (160 digitale indgange/udgange, eller op til 32 analoge indgange/udgange understøttes henholdsvis).
