smartPanels
smartPanel TP304-SM
Operating & Monitoring
Yaskawa Denmark Produkter HMI smartPanels smartPanel TP304-SM
Overview

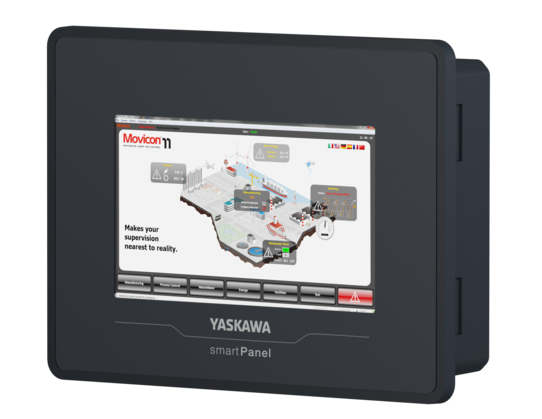

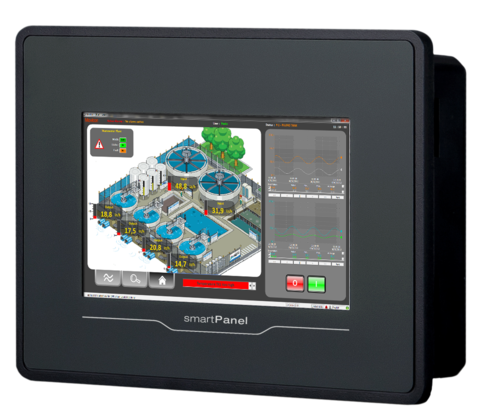

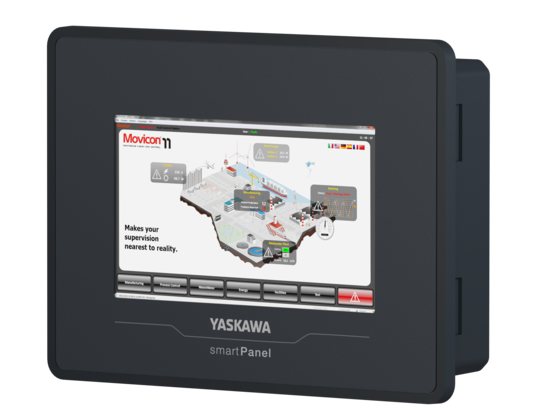

smartPanel TP304-SM
Ordercode: H41-71A41-0
- Display: 4.3"
- Processor: Cortex-A8 | 1GHz
- Work memory [MB]: 512
- User memory [GB]: 4
- Interface onboard: 1x RS232/422/485 | 1x USB-A | 1x RJ45 (Ethernet)
- Software: Windows Embedded Compact 7
- Visualization system: Movicon 11.6 Runtime - 4096 I/Os
Technical Details
- Display Size
- 4.3 "
- Line Display Size
- x No
- CPU Name
- Cortex-A8
- CPU Speed
- 1 GHz
- RAM
- 512 MB
- User Memory
- 4 GB
- External Slot
- x No
- Onboard Interface
- RS-232/422/485, USB-A, RJ45
- Operating System
- Windows Embedded Compact 7
Downloads
Name | |||
HMI
Broschüre Bedienen & Beobachten Brochures | tysk |
Brochures | tysk | |
HMI
Brochure Operating & Monitoring Brochures | engelsk |
Brochures | engelsk | |
smartPanel TP304-SM - H41-71A41-0
Datasheet for smartPanel TP304-SM - H41-71A41-0 Data sheet | engelsk |
Data sheet | engelsk | |
smartPanel TP304-SM - H41-71A41-0
Datenblatt für smartPanel TP304-SM - H41-71A41-0 Data sheet | tysk |
Data sheet | tysk | |
EU-Declaration of Conformity - HMI
System HMI cloud/smart Panel state: 09.03.2018 Certification | tysk, engelsk |
Certification | tysk, engelsk | |
Firmware for smartPanel H41-71A41-0
smart Panel H41-71A41-0 - V106 - MovCE_11.6.1204.1_4inch.zip Firmware | engelsk |
Firmware | engelsk | |
Firmware 33 - How-To-Do ENG Image Update smartPanel
How to Do - Firmware for HMI TP smartPanel Technical Documentation | engelsk |
Technical Documentation | engelsk | |
UK-Declaration of Conformity - HMI
System HMI cloud/smart Panel state: 04.02.2022 Certification | engelsk |
Certification | engelsk | |
EU-Declaration of Conformity - HMI
System HMI cloud/smart Panel state: 04.02.2022 Certification | engelsk, tysk |
Certification | engelsk, tysk | |
smartPanel TP 104-SM - TP H41-71A41-0
Rev. 23-10 || 4,3", 1GHz || HW: 01 | FW: 1.0.4 BS: Windows® Embedded Compact 7 Technical documentation | tysk |
Technical documentation | tysk | |
smartPanel TP 104-SM - TP H41-71A41-0
Rev. 23-10 || 4.3", 1GHz || HW: 01 | FW: 1.0.4 BS: Windows® Embedded Compact 7 Technical documentation | engelsk |
Technical documentation | engelsk | |
Yaskawa HMI | ChinaRoHS Certification | engelsk | Certification | engelsk | |
HMI ePLAN Macros
Rev. 18-02 CC03, OP03, TD03 ecoPanel professional Panel PanelPC cloudPanel smartPanel IQ HomeZone EPLAN | engelsk |
EPLAN | engelsk |
